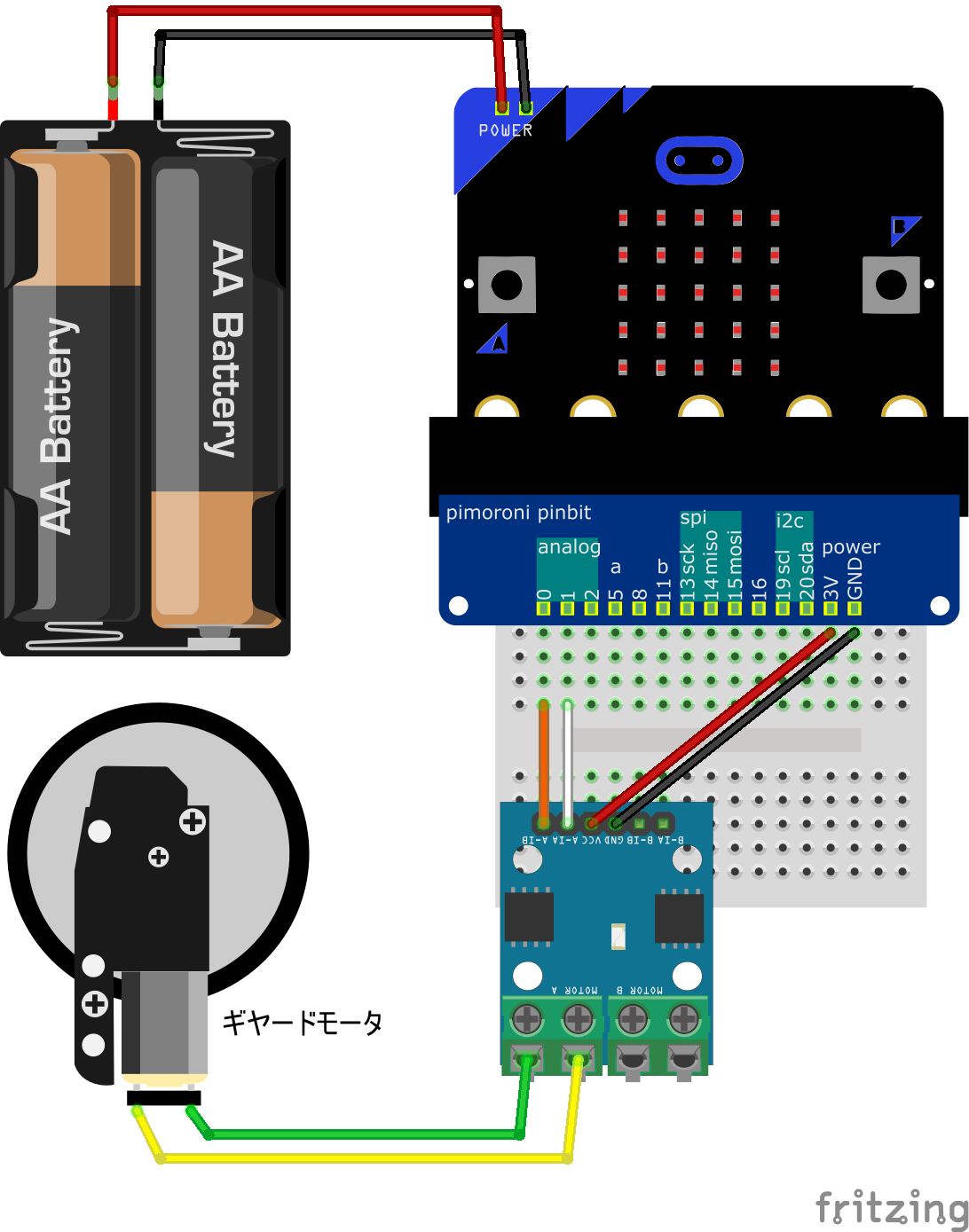

(3V、低消費電力モーターをmicrp:bitの3V端子で駆動した場合)(L9110)

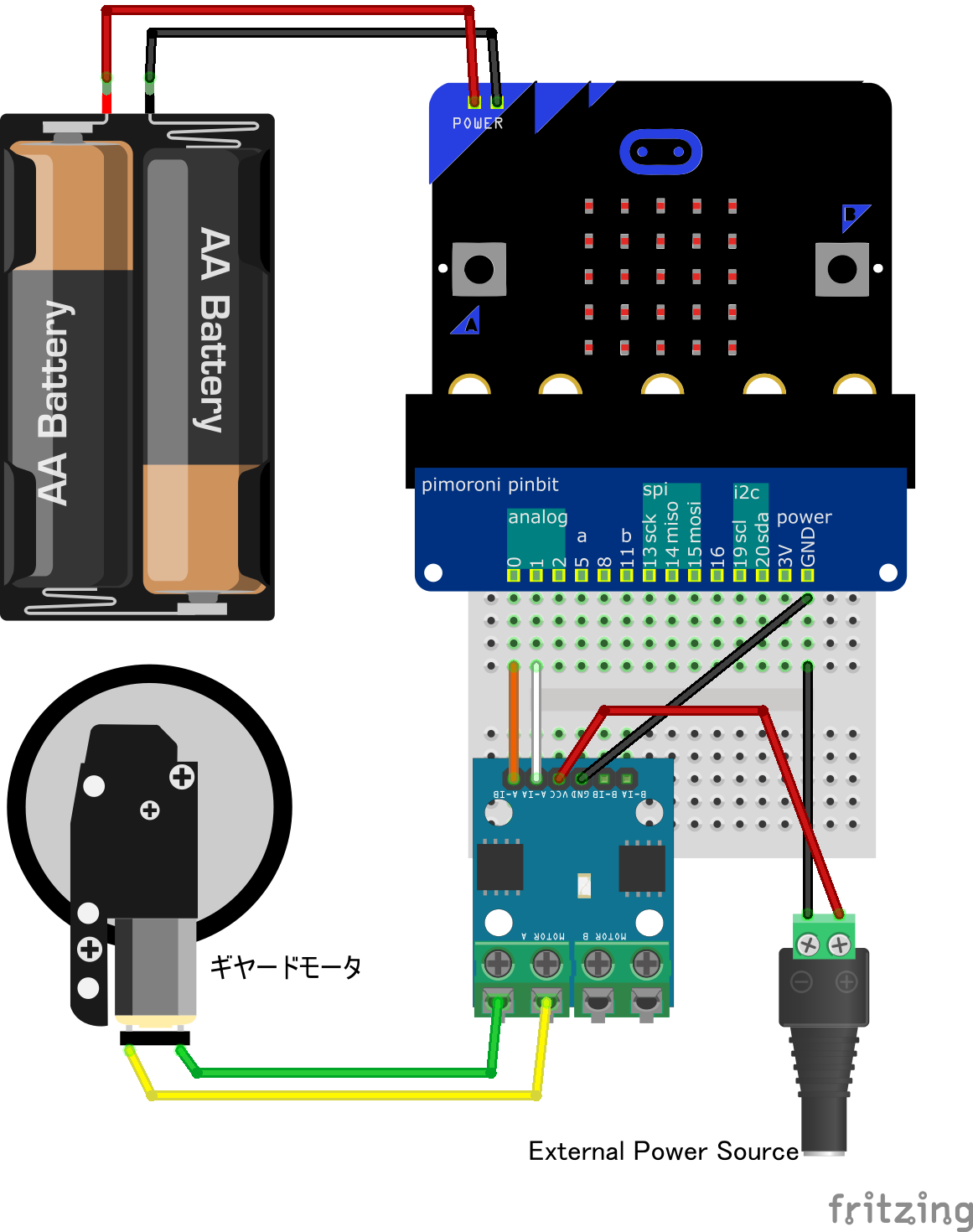

消費電が大きいモーターで外部電源を使用した回路例(L9110)
図のモータードライバはL9110ですが、L298NやMX1508等のモジュールでも該当表記のピンに接続すれば同様に使えます

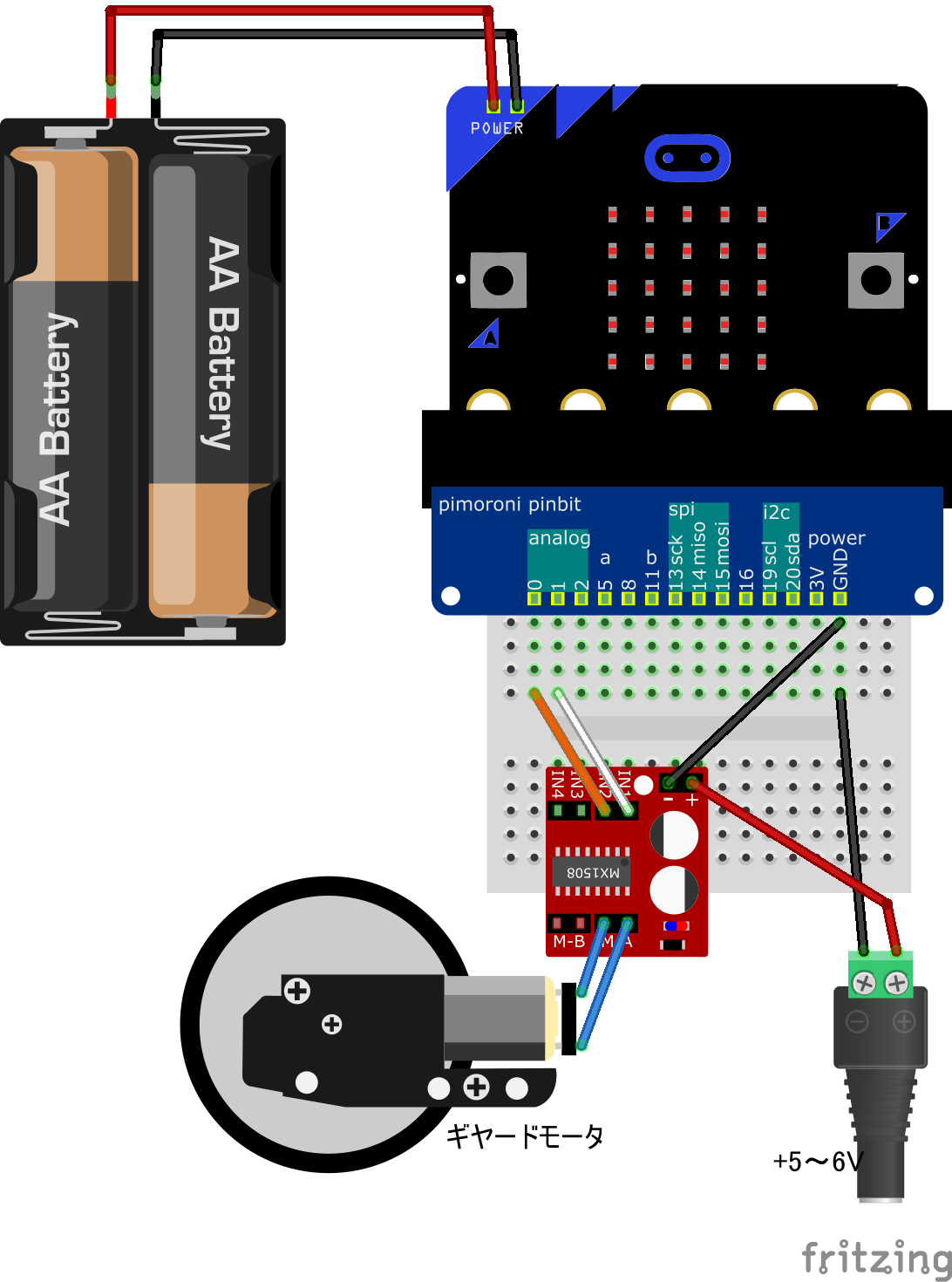

MX1508(外部電源)

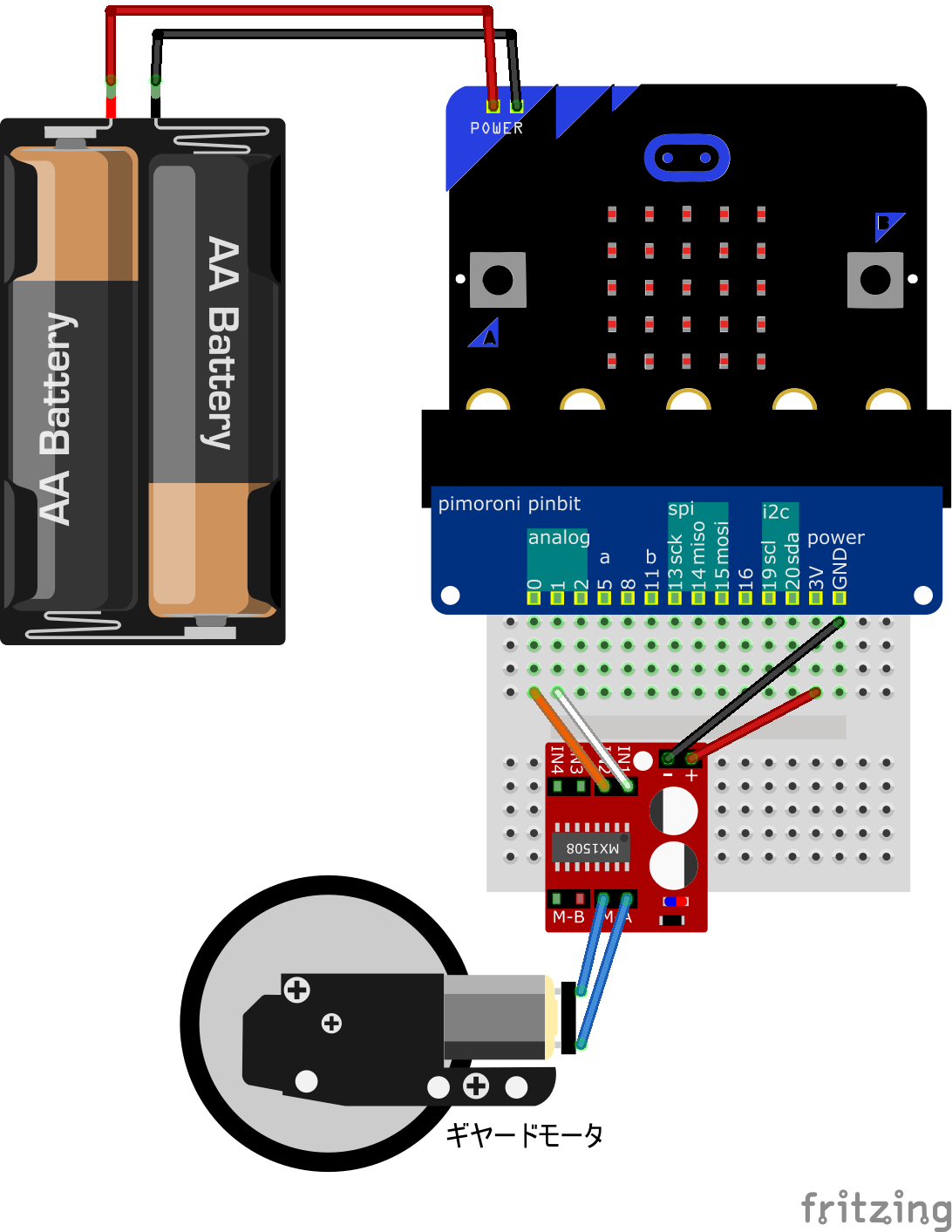

MX1508

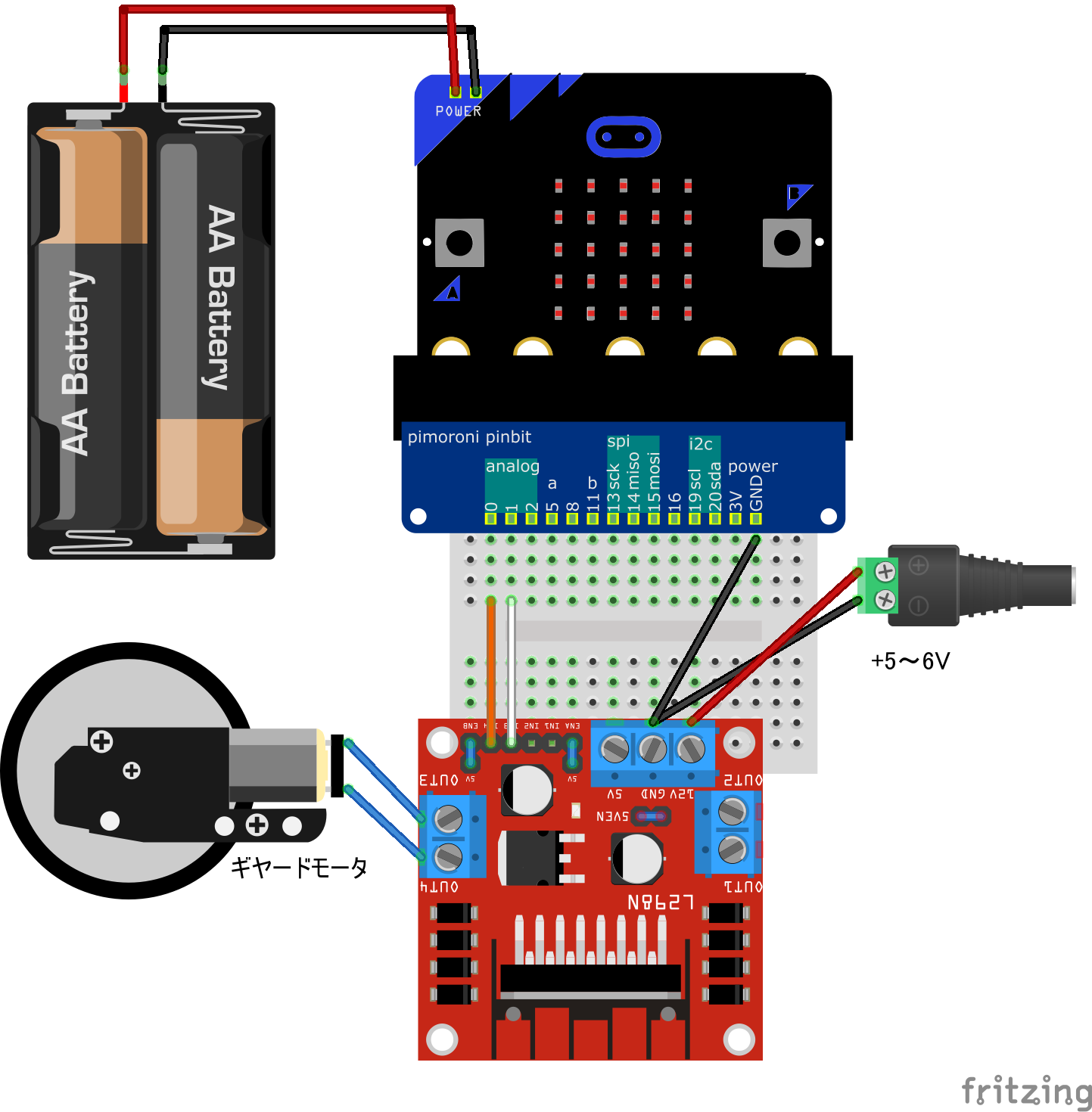

L298N(外部電源)
L298Nは外部電源でしか使えません。
USB 変換程度の外部電源ではモーター側に供給する電力が不足することがあります。特に L298N はそれ自体も電力消費するため注意が必要です
