HC-SR501(人感センサーモジュール)

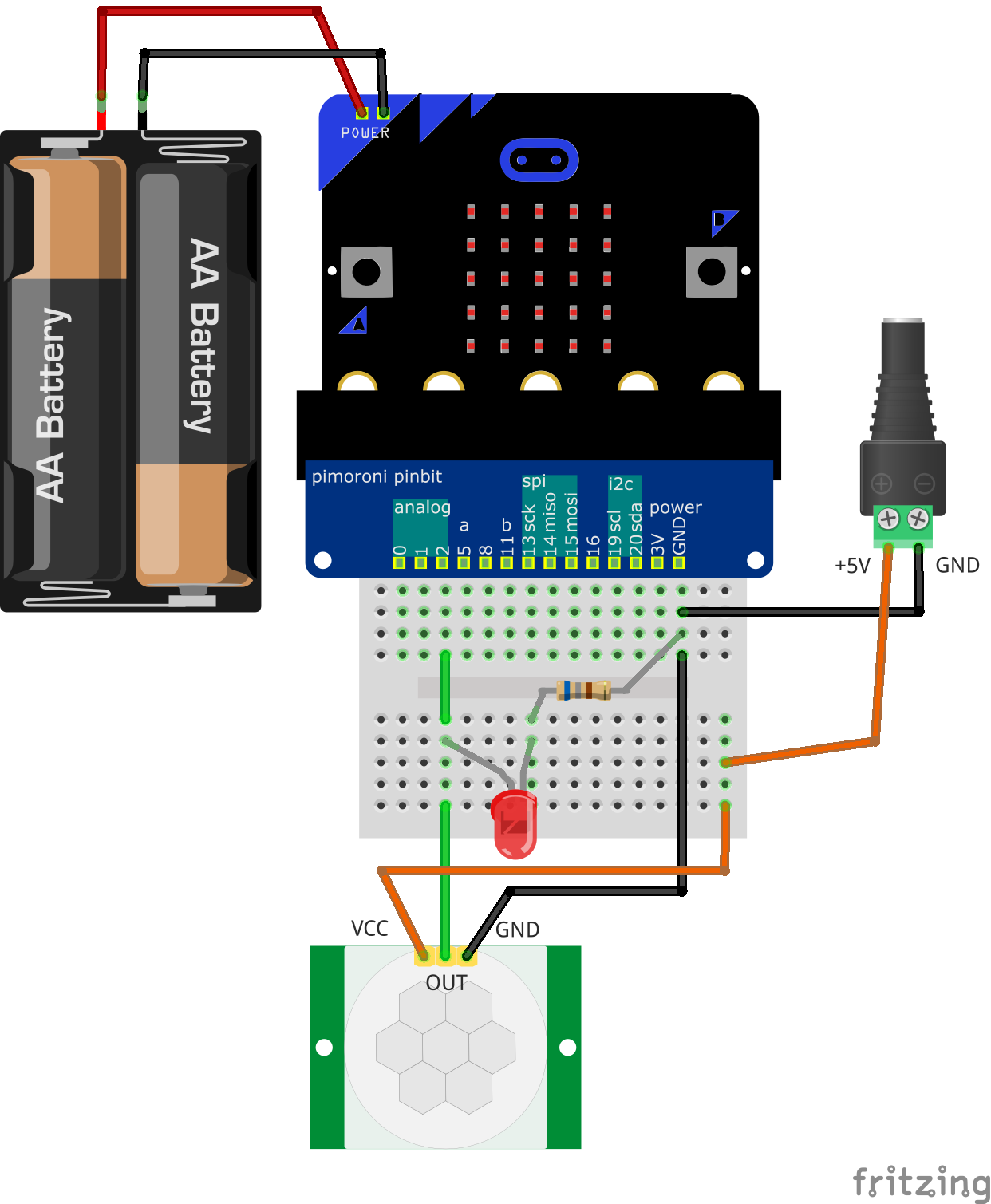

回路図
コード
GPIO0で動きます。

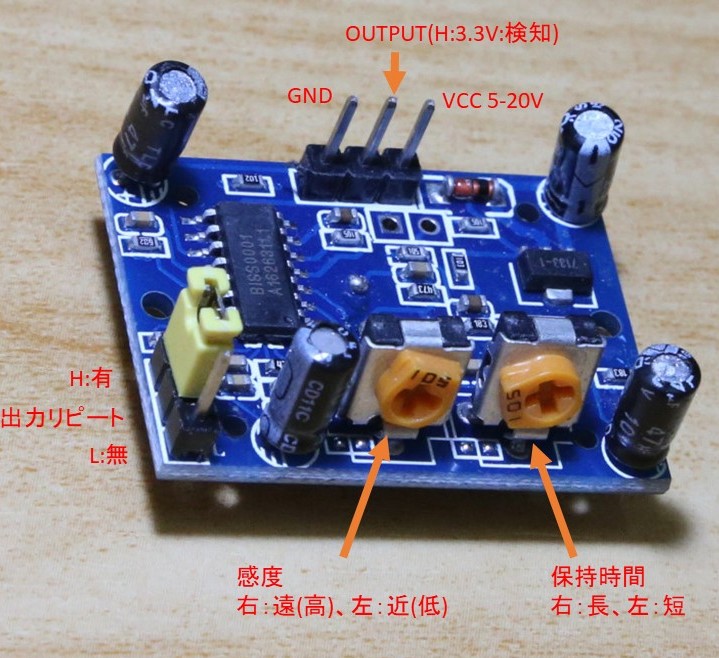

モジュールのピン説明図
- 最初の動作確認は、以下の設定が確認しやすいようです。
- ジャンパーはH位置(信号保持時間内に再検知すると出力を続ける)
- 感度は中ぐらい
- 保持時間は最短
- 出力にLEDを付ける(回路図参照)
- 5V以上の電源が必要なためmicro:bitの3V端子では動きません
- 基板上の端子名は表面のレンズを外すと印刷があります
- 電源投入後 初期化に1分ほどかかります。(下記データシート参照)
GPIO0で動きます。
