Firmware Update Guide for Linux(Ubuntu)

概要

CHIRIMENボードコンピュータのオペレーティングシステムをアップデート手順を解説します。ホストPCのOSはLinux(Ubuntu)です。

必要な機材

• CHIRIMENボード本体
• HDMIモニター (CHIRIMENの出力を表示するため)
• HDMIケーブル (典型的なCHIRIMENパッケージに添付)
• CHIRIMEN用USB電源ケーブル (典型的なCHIRIMENパッケージに添付)
• USB電源(1A以上の電流供給能力が必要)

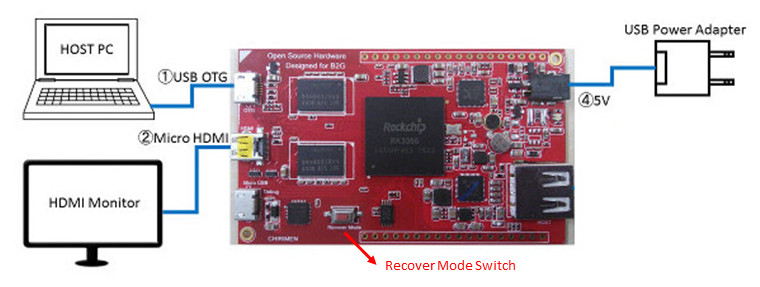

ハードウェア構成図

Ubuntu version

• OS version の確認

  $ cat /etc/lsb-release
  DISTRIB_ID=Ubuntu
  DISTRIB_RELEASE=16.04
  DISTRIB_CODENAME=xenial
  DISTRIB_DESCRIPTION="Ubuntu 16.04.1 LTS

  $ arch
  X86_64


ステップバイステップガイド

以下、順を追ってインストール手順を説明します。

Ubuntuでの操作

• Ubuntuの端末（terminal）を起動します。
• 以下の手順は、基本的に端末（terminal）で行います。

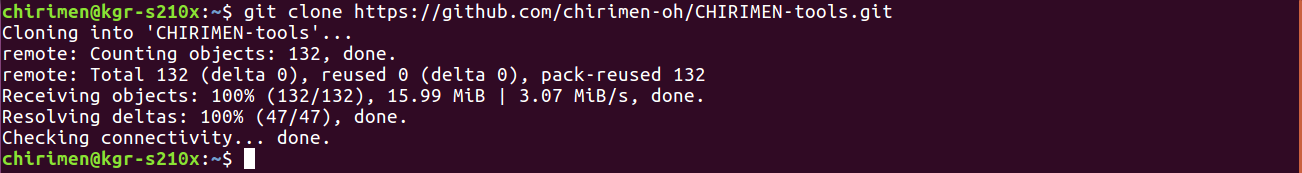

github から CHIRIMEN-toolsリポジトリをクローンします。

  $ git clone https://github.com/chirimen-oh/CHIRIMEN-tools.git

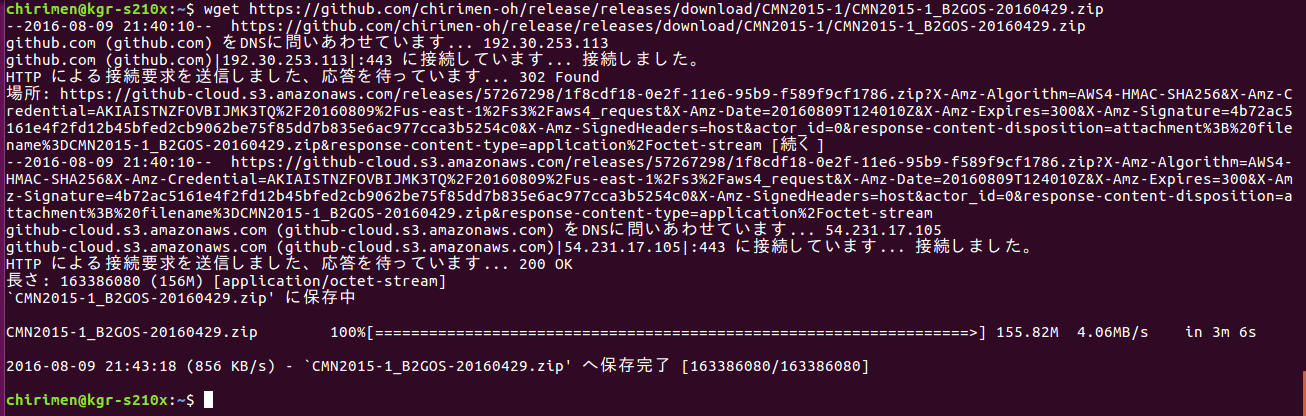

最新イメージを取得します。

• 下記コマンド実行します。

  $ wget https://github.com/chirimen-oh/release/releases/download/CMN2015-1/CMN2015-1_B2GOS-2016XXXX.zip


  ※2016XXXX：バージョン




最新イメージを解凍／展開します。

• 下記コマンド実行します。

  $ unzip CMN2015-1_B2GOS-2016XXXX.zip


  ※解凍／展開されるとCMN2015-1_B2GOS-2016XXXX.img が作成されます。


  ※2016XXXX：バージョン




ルールを設定します。

• ルールファイル（51-android.rules）の作成を行います。

  • 下記コマンド実行します。

    $ sudo vi /etc/udev/rules.d/51-android.rules

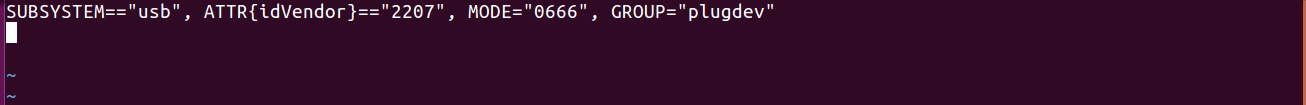

• ルールファイル（51-android.rules）の編集を行います。

  • 下記内容を入力します。

    SUBSYSTEM=="usb", ATTR{idVendor}=="2207", MODE="0666",GROUP="plugdev”




設定を反映をします。

• 下記コマンド実行します。

  $ sudo udevadm control --reload




CHIRIMEN BoardをPCとディスプレイに接続します。

• OTG と印字されたコネクタにUSBケーブルをPCに接続します。
• HDMI と印字されたコネクタにHDMIケーブルをディスプレイに接続します。

CHIRIMEN Boardを書き込みモードで起動します。

• Recover Mode Switchを押しながら電源接続し、起動します。

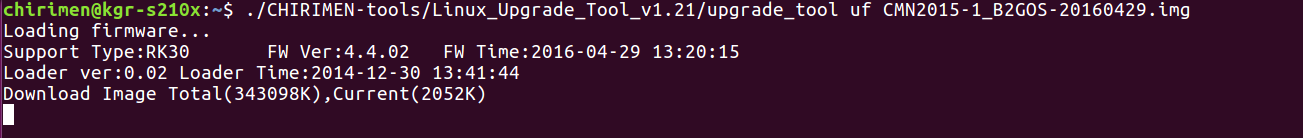

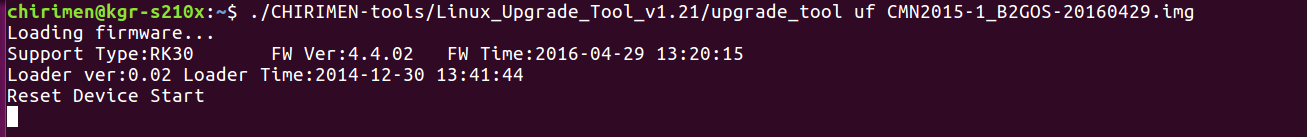

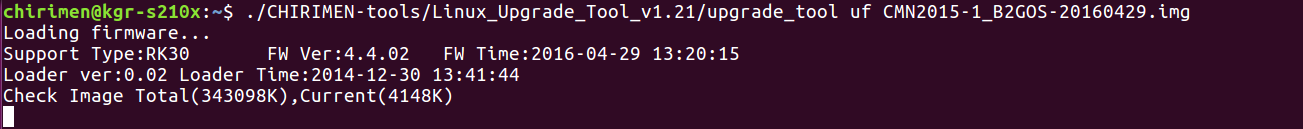

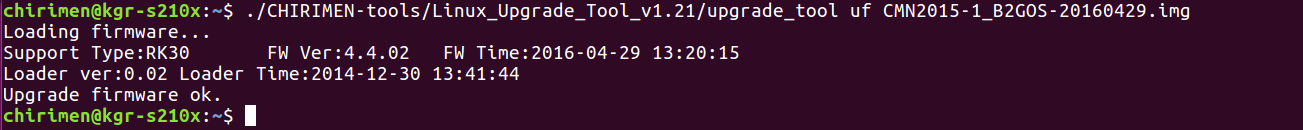

CHIRIMEN Boardをファーム書き込みコマンドを実行します。

• 下記コマンド実行します。

  $ ./CHIRIMEN-tools/Linux_Upgrade_Tool_v1.21/upgrade_tool uf CMN2015-1_B2GOS-2016XXXX.img


  ※2016XXXX：バージョン




CHIRIMEN Boardの再起動待ち

• 以上でアップデート工程は完了しました。
